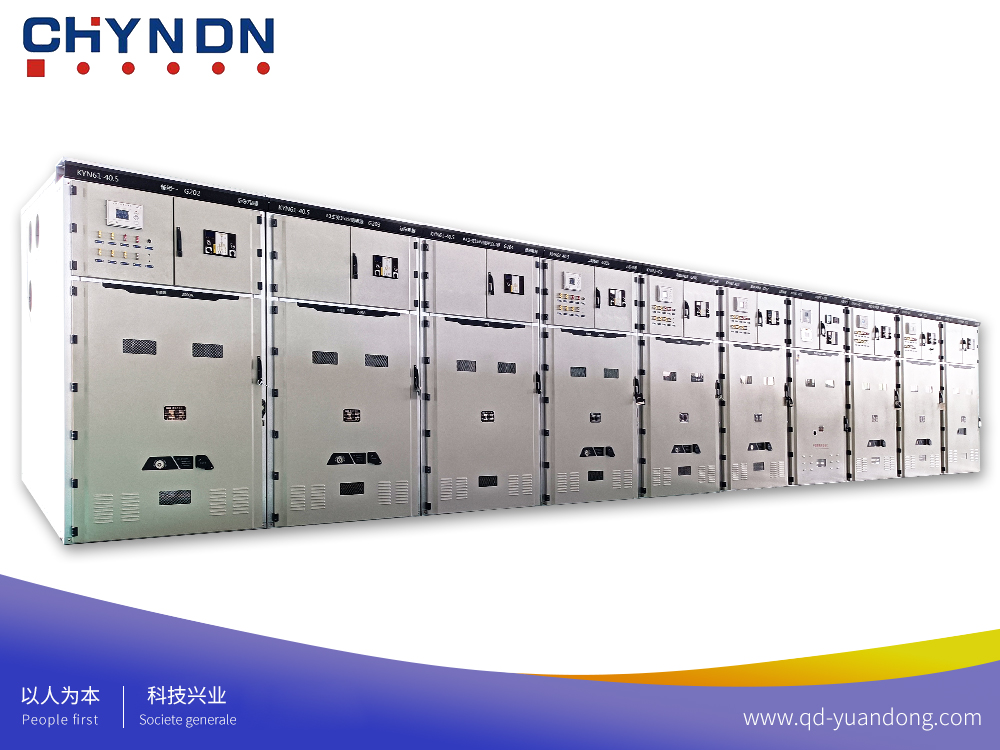

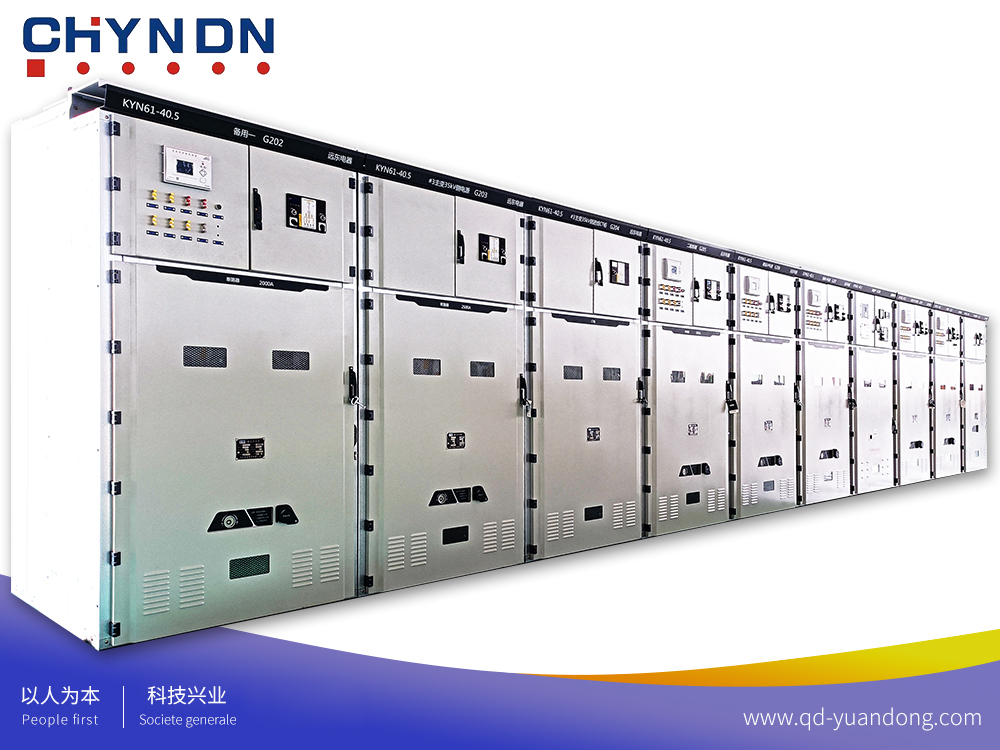

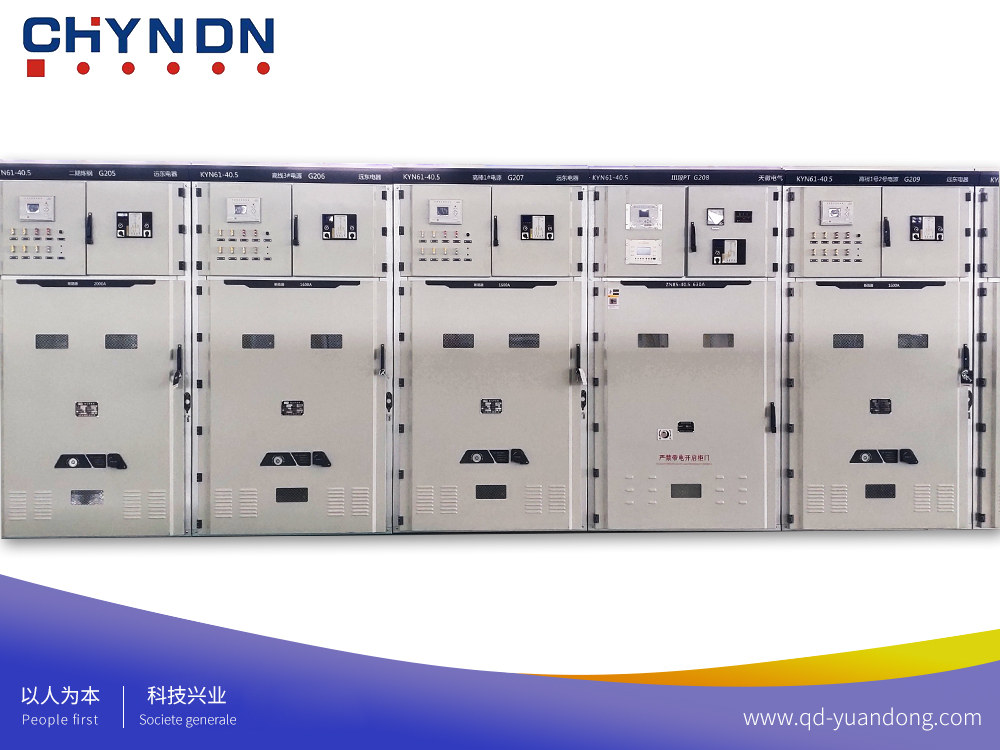

"KYN61-40.5(Z)是指鎧裝移開式式交流金屬封閉開關柜(以下簡稱開關柜)系三相交流量50Hz、額定電壓40.5KV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所.
開關設備柜體結構采用組裝式，斷路器采用手車落地式結構、配用全新型復合絕緣真空斷路器，并且有良好的互換性;手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并設有防止誤操作而損壞推進機構;主開關、手車、開關柜門之間的聯鎖均采用強制機械閉鎖方式，滿足""五防""功能;所有的操作均可在柜門關閉狀態下進行;電纜室空間充裕，可連接多根電纜;快速接地開關用于接地和回路短路;外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X。"
KYN28主要技術參數
序號 | 項目 | 單位 | 數據 | ||
1 | 額定電壓 | kV | 40.5 | ||
2 | 額定電流 | A | 1250、1600、2000、3150、4000 | ||
3 | 額定頻率 | Hz | 50/60 | ||
4 | 額定短路開斷電流 （有效值） | kA | 25、31.5、40 | ||
5 | 額定短路關合電流（峰值） | kA | 63、80、100 | ||
6 | 額定峰值耐受電流（峰值） | kA | 63、80、100 | ||
7 | 4s額定短時耐受電流（有效值） | kA | 25、31.5、40 | ||
8 | 額定絕緣水平 | 1min工頻耐受電壓 | 對地及相間 | kV | 95/118 |
（有效值） | / | / | |||
雷電沖擊耐受電壓 | 對地及相間 | kV | 185/215 | ||
（峰值） | / | / | |||
9 | 輔助回路和控制回路1min短時工頻耐受電壓 | kV | 2 | ||
10 | 額定操作電壓 | 分閘線圈 | V | AC/DC 110/220 | |
